三轴水平筛是一种新型振动筛分设备，结合了圆振动筛和直线振动筛的优势，能产生独特的椭圆运动轨迹，筛分效率和处理能力更优。设备采用水平安装方式，有效降低了整机高度，在大中型移动式筛分机组中应用广泛。适用于河卵石、花岗岩、铁矿石、煤矸石、砂石骨料、再生骨料、煤炭、冶金矿石等多种物料的筛分分级。可用于干式和湿式两种作业模式，对难筛分物料更具优势，椭圆轨迹、振幅及振动角度均可根据物料特性调节，适应性强。

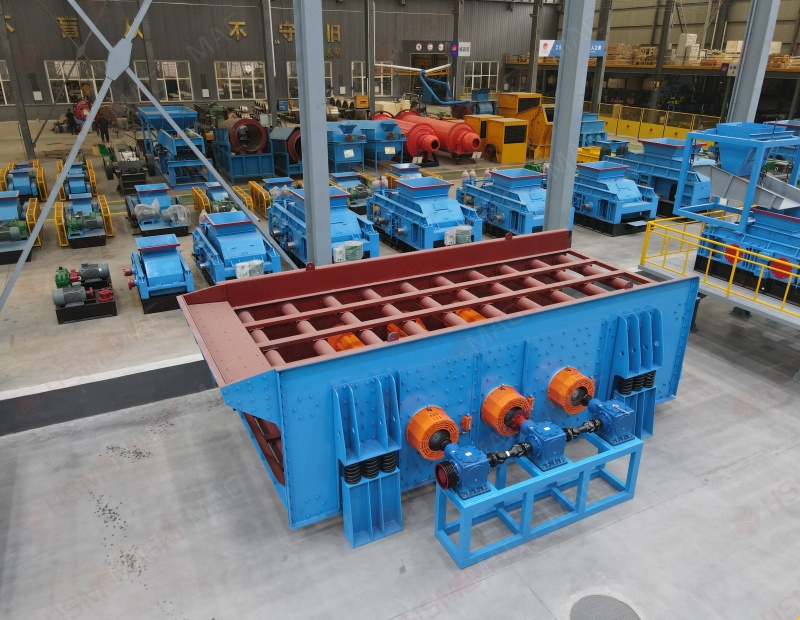

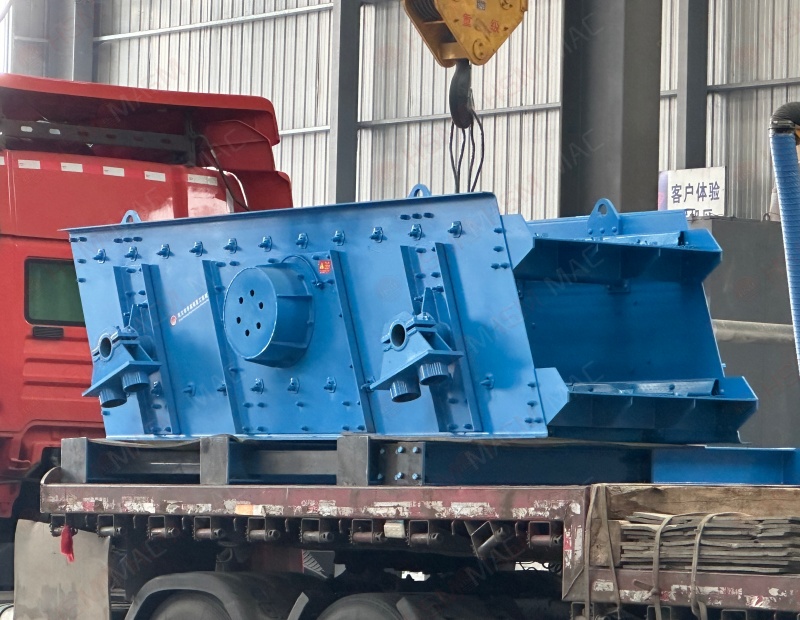

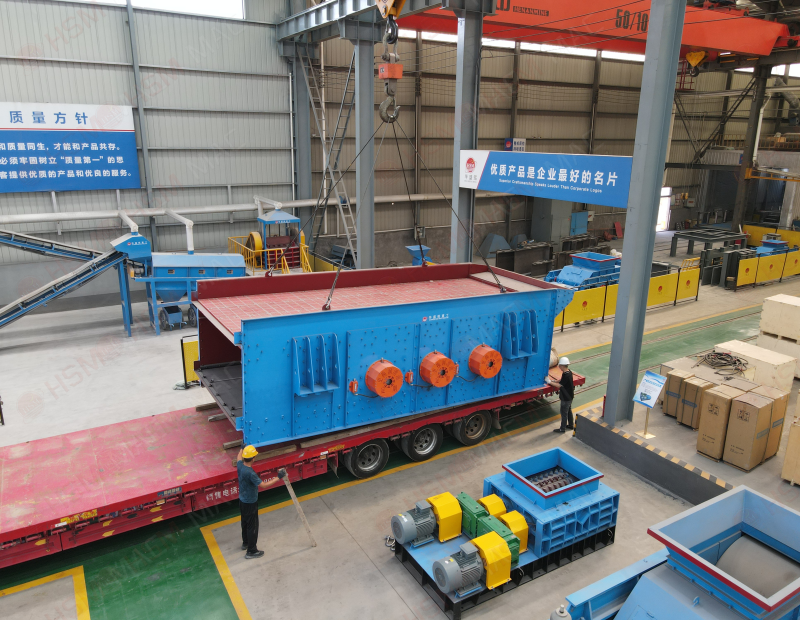

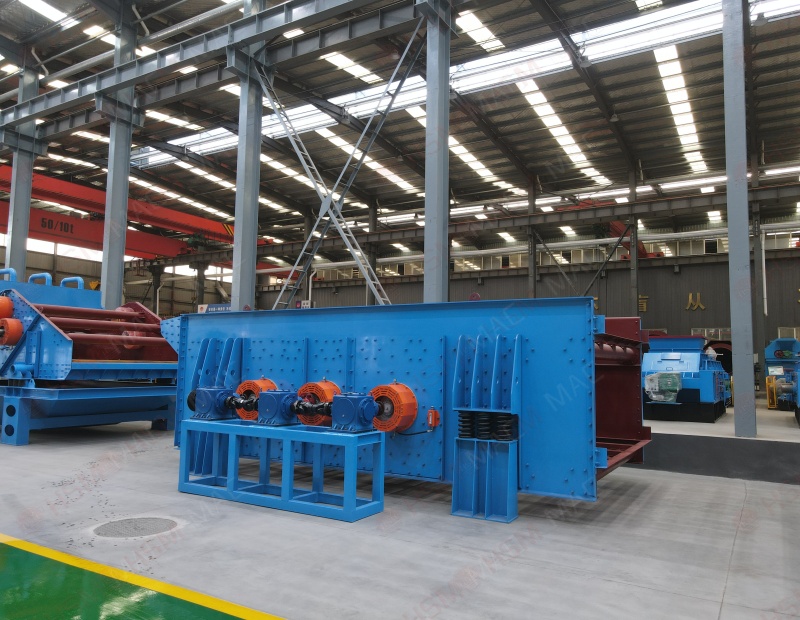

产品图片

性能特点

兼具两种筛机优点：兼具圆振动筛和直线振动筛优势，椭圆运动轨迹兼顾抛射力和输送力，筛分精度高、透筛性好。

处理能力大：同等筛分面积，产量可提高1.3至2倍。

结构坚固耐用：侧板采用耐磨钢板折边成型，横梁与侧板间用高强度螺栓或铆钉连接，无焊接应力，经久耐用。

振幅可调，适应性强：椭圆轨迹、振幅、振动角度均可根据物料特性调节，对难筛分物料优势明显。

运行平稳，噪音低：采用复合橡胶弹簧或金属螺旋弹簧，配合消振技术，避免共振，运行平稳噪音低。

维护简便，寿命长：稀油油浴自动润滑或油脂润滑，有效降低轴承温度，延长寿命。模块化设计，筛网更换更便捷。

工作原理

        三轴水平筛的核心在于其三轴激振器结构。动力由电机经传动装置传递至激振器，实现三根偏心轴同步旋转，产生激振力。激振器与筛箱之间通过高强度螺栓连接，迫使筛箱做连续椭圆运动。物料在筛面上随筛机运动，迅速完成分层、透筛和向前输送，实现分级。

用户现场

技术参数
