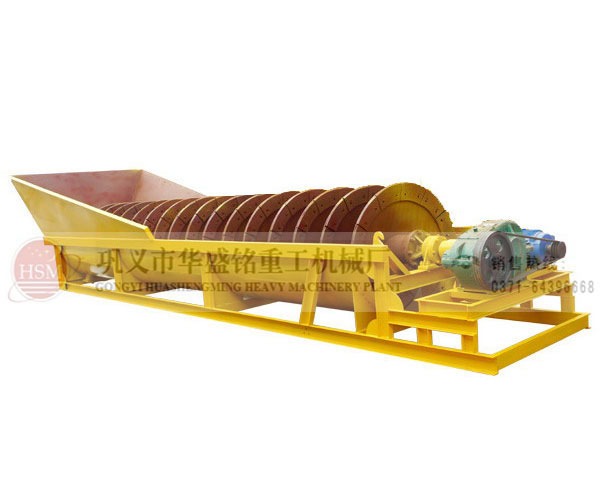

华盛铭螺旋洗砂机工作原理
华盛铭技术部提供:螺旋洗砂(沙)机工作时,电机通过三角带、减速机、齿轮减速后带动叶轮缓慢转动,砂石由给料槽进入洗槽中,在叶轮的带动下翻滚,并互相研磨,除去覆盖砂石表面的杂质,同时破坏包覆砂粒的水汽层,以利于脱水;同时加水,形成强大水流,及时将杂质及比重小的异物带走,并从溢出口洗槽排出,完成清洗作用。干净的砂石由叶片带走,最后砂石从旋转的叶轮倒入出料槽,完成砂石的清洗作用。
螺旋洗砂机的应用范围详细介绍:螺旋洗砂机适用于冶金、建材、水电等行业的洗选、分级、除杂等作业,用于细粒度和粗粒度物料的洗选作业。对建筑用砂、筑路用砂石犹为适宜。螺旋砂石洗选机功率消耗小、洗净度高。密封结构好、全封闭传动装置、可调式堰板,确保了产品高效、耐用,清洗、脱水效果好,细粒产品保持稳定等特点。
XL系列砂石洗选机(螺旋洗砂机)可清洗分离砂石中的土壤和杂物,其新奇的密封结构、可调溢流堰板、可靠的传动装置,确保清洗脱水的效果。华盛铭重工螺旋洗砂机广泛合用于公路,水电,建筑等行业的洗选、分级、除杂,以及细粒度和粗粒度物料洗选等功课,对建筑和筑路用砂石尤为相宜。
华盛铭螺旋洗砂机安装调试: 1、由于本机扭据大,故建议将机器安装在混凝土基础上,基础上安有预埋焊件以便安装时焊接,基础深度和面积按土质条件单独计算,建议基础重量大致为机器重量的3倍,机器安装尺寸参阅基础图。
2、安装到位后,应检查减速机大小齿轮是否移位,水箱与大轮斗间隙是否一致,调整好后将机器固定焊在基础上。
3、应加注润滑油,调整油面高度,一般取轴中心以下50%为宜。
4、机器安装和调整妥后,进行试运转,空载试车应达到
(1.)连续运转2小时:(2.)所有坚固件应牢固,无松动现象;(3.)减速机、齿轮箱无不正常的响声。
5、负载试车除达到空载试车要求外,还应满足以下要求:
(1.)给料时,不能使物料强烈冲击水箱,不许偏载加料和堆满水箱,以免损坏轮斗和机体。
(2.)给料的最大料度就符合设计规定。
螺旋洗砂机技术参数:
规格型号 | XS0540 | XS0745 | XS1050 | XS1254 | XS1554 | |
螺旋直径(mm) | 500 | 750 | 1000 | 1200 | 1500 | |
长度(mm) | 4000 | 4500 | 5000 | 5400 | 5400 | |
螺旋转速(r/min) | 18 | 18 | 18 | 16 | 16 | |
产量(t/h) | 3-10 | 5-20 | 10-30 | 30-50 | 50-80 | |
配套电动机(kw) | 5.5 | 7.5 | 11 | 15 | 22 | |
外型尺寸 | 长(m) | 6.2 | 6.2 | 7.3 | 7.3 | 7.3 |
宽(m) | 0.67 | 0.8 | 1.25 | 1.44 | 1.85 | |
高(m) | 1.3 | 1.5 | 2.2 | 2.4 | 2.8 |
