滚笼筛

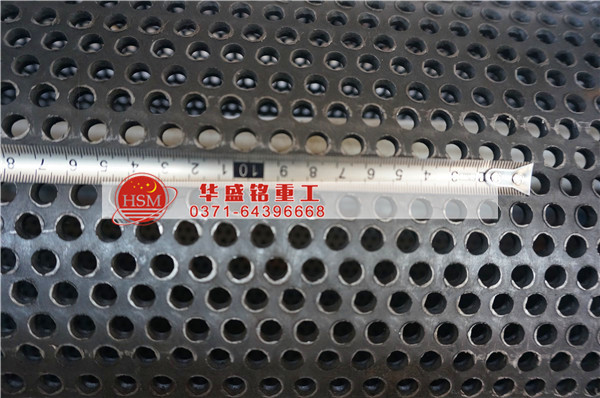

华盛铭重工滚笼筛内部结构图
滚笼筛广泛适用于粒度小于150mm以下各种固体物料的筛分,具有筛分效率高、噪音低、扬尘量小、使用寿命长、维修量小、检修方便等诸多特点,其筛分能力为60吨/小时~1000吨/小时。目前以煤矿石、煤泥为主的燃料通常存在粘、湿、脏、杂等特点,输煤系统普通存在着筛分机堵塞、筛分效率低、破碎机磨损大、能耗高等现象。滚笼筛因其独特的结构特点,完全有效地解决了其他型式筛分设备所存在的缺点,是筛分湿料,粘料首选筛型。华盛铭重工生产的滚笼筛配套拍打装置,利用电机多余能量进行传动,号称环保节能滚笼筛。
滚笼筛工作原理
滚笼筛筛分机是通过变速箱式减速系统对设备中心分离筒实行合理旋转,中心分离筒是由若干个圆环状扁钢圈组成的筛网,中心分离筒安装是与地平面呈倾斜状态,工作中物料从中心分离筒上端进入筒网,在分离筒旋转过程中,细物料自上而下通过圆环状扁钢组成的筛网间隔中得到分离,粗物料从分离筒下端排出进入粉碎机。设备中设有板式自动清筛机构,在分离过程中,通过清筛机构与筛体的相对运动,由清筛机构对筛体进行连续“梳理”,使筛体在整个工作过程中始终保持清洁,不会因筛孔堵塞而影响筛分效率。
滚笼筛工作特点
1.筛分效率高
因设备设有板式清筛机构,在筛分过程中,不管进入分离筛的物料多粘、多湿、多杂,通过清筛机与筛体的相对运动,永远堵塞不了筛网,从而提高了设备的筛分效率。
2.工作环境好
整个筛分机构均设计在密封防尘罩内,彻底消除了筛分过程中的粉尘飞扬现象,从而改善了工作环境。
3.设备噪音低
设备在运行中,物料与旋转筛网所产生的噪音完全由密封防尘罩隔离,使噪音无法传递到设备外部,从而降低了设备噪音。
3.使用寿命长
设备筛网是由若干个圆环状扁钢组成,规格为16mm×12mm,其截面积远远大于其它分离设备筛网的筛条截面积故而使用寿命得到提高。
滚笼筛技术参数
项目、参数、型号 | 筛分能力 t/h |
滚筒直径 mm |
滚筒长度 mm |
旋转速度 rpm |
电机功率 kw |
出料粒度 mm |
GTS2-1400/150 | 80-150 | 1400 | 2000 | 13 | 5.5 | 10-13 |
GTS2-1500/200 | 150-200 | 1400 | 2600 | 13 | 7.5 | 10-13 |
GTS2-1500/250 | 200-250 | 1500 | 2600 | 13 | 7.5 | 10-13 |
GTS2-1600/300 | 250-300 | 1600 | 2600 | 13 | 11 | 10-13 |
GTS2-1800/350 | 300-350 | 1800 | 3000 | 13 | 15 | 10-13 |
GTS2-2000/450 | 350-450 | 2000 | 3000 | 13 | 15 | 10-13 |
GTS2-2200/550 | 450-550 | 2200 | 3000 | 12 | 18.5 | 10-13 |
GTS2-2200/600 | 550-600 | 2200 | 3200 | 12 | 22 | 10-13 |
